自建别墅，建筑面积为480平米，分四层，其中四楼与5楼做成楼中楼。层高为3米，其中空调面积为180㎡，采暖面积为150㎡。
一、设计标准
1）采暖：参照1月至2月天气最冷温度为零下-7度，制热时考虑180W/㎡，与风机盘管同时取暖，室内升温快。采暖水温为45度热水。每路地暖管控制在85米以内。控制每路在13㎡左右。大厅采用回字形布法，房间采用S形布法。
2）制冷：参照7月至8月最热为40度。制冷水温度为12度。出风口温度可达23度。调至27度室温，只需17度水温，机组非常节能与舒适效果。
3）生活热水：采用单独260L水箱控制。不受天气变化，在采暖时能够优先生产55 度热水，并做好回水控制。
二、负荷计算参数
1）总建筑面积480平米，空调制冷面积为180㎡，辐射冷负荷27KW，平米负荷150W/㎡，设计要素（20-29度）
2)地面采暖面积为150平米，热负荷27KW，平米负荷180W/㎡，设计要素（18-24度）
3）生活热水提供260L、55度热水，设计回水功能，打开龙头就是热水。
三、系统配置
采用空气能超低温2台5P全效型冷热水机组，全热回收，制冷时生活热水免费用。地暖+空调+热水三合一功能，制冷量为27.2KW，制热量为35KW，单独产水为780L/H。其他地暖材料、空调风机盘管、控制面板、地暖面板、分集水器、地暖管、空调水管、水泵等不再赘述。

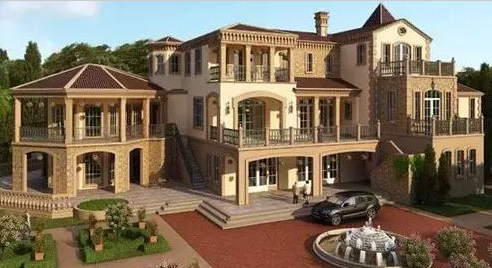

1、外景图。
2、空调与地暖管安装过程，共用进水回水管路，使用直径63管材，50，40，32，25PPR，生活热水管路同一方向安装。保温棉采用B1级华美
3、3电工施工时，控制面板（空调面板，地热面板）必须要与其它控制开关一致，同一时间布线管最为合适，并把电源控制线预先放到位置上。
4、风机盘管安装控制线及线管。
5、大厅风机盘管安装
6、主管路安装，整齐排例。
7、箱子与分集水器安装。
8、出风口帆布连接。
9、楼上与楼下整个水路布局。
10、楼顶安装主机位置，全景。打压测试漏水。稳压8KG直至安装主机。最终不低4KG压力为正常。
11、开花吊顶一角。
12、大厅出风口，回风口预留一角。
13、房间吊装一角。
14、地暖保温板铺张，粘贴胶布。
15、开始布管安装。
16、开始布管安装。
17、每路控制85米内，回型布列。
18、师傅用心排管。
19、卫生间布管。
20.21、地板区安装地暖，直接铺上木地板。
22、安装好后，试压力，人工试压打至8KG。
23、出风口、与回风口安装。采用ABS。
24、安装空调、地暖控制面板。
